人眼對灰階的反應并不是線性的關系。我們眼睛對黑暗部分的反應不如明亮部分靈敏。一般檢驗顯示系統是否符合DICOM 顯示函數是用SMPTE 圖案。在此圖案中有兩個小方塊。一個是白色中間有一個95%的白方塊。另一個是0%的白色(全黑)中間是一個5%白色的方塊?;译A顯示器顯示系統要能同時很清楚的顯示中間的小方塊。

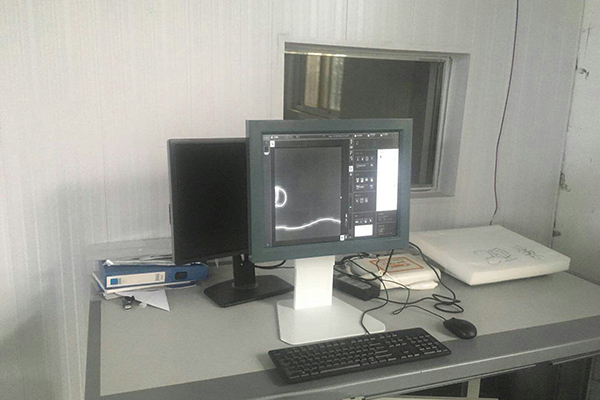

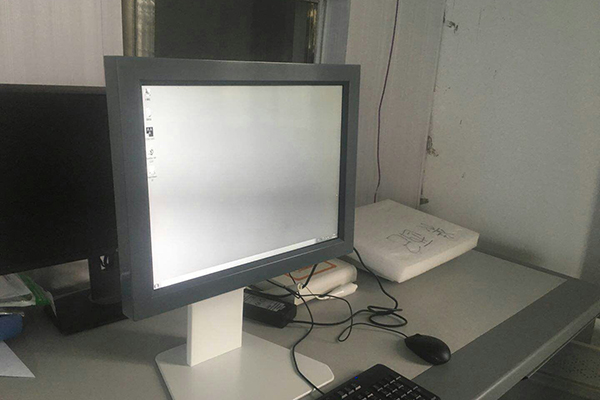

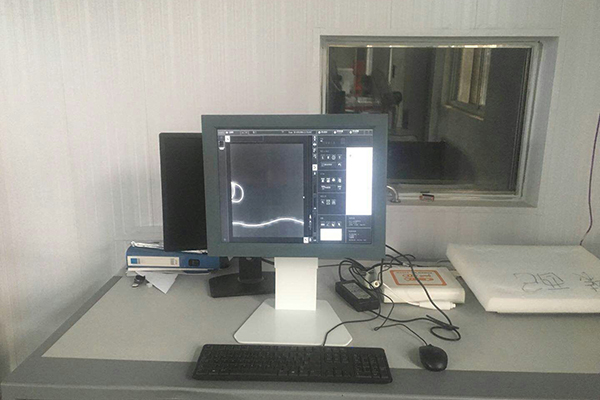

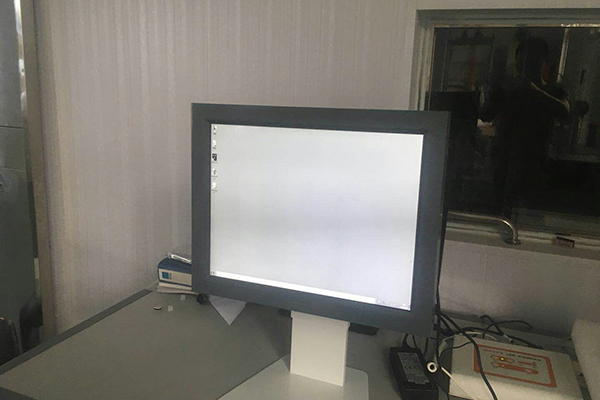

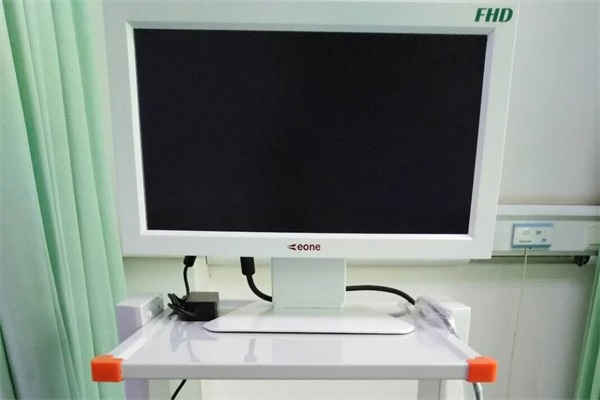

灰階顯示器

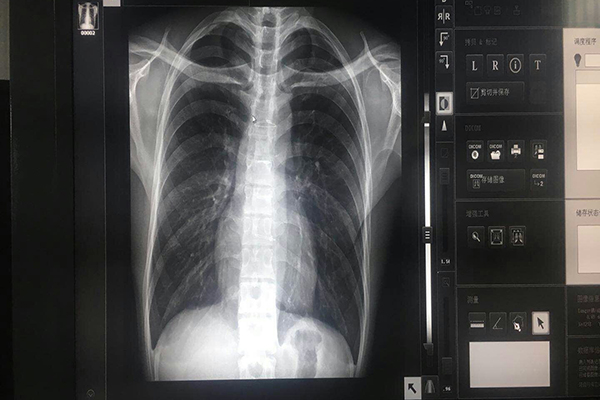

怎么選擇灰階顯示器的顯卡?彩色顯示器和沒有DICOM顯示函數校準的黑白顯示器,無法很清楚的顯示5%及95%這兩個小方塊。若有病灶正好處于此處的灰階位置時,很容易漏診斷。在放射學的診斷中,這種灰度差異(組織密度小差異性),有可能對早期病灶的診斷有很大的幫助。
顯示器在顯示黑白影像的灰階數是和顯卡相關的,普通顯卡更多的關心彩色顯示參數,如:顯存,速度,彩色位數等。但是, windows系統是8bit輸出顯示,反映黑白影像時的灰階,還是256個灰階。由于windows在調色盤上要獨占20個顏色,影像實際只有236個灰階,這就是普通顯卡常常遇到的灰階不連續的問題。
專用顯卡解決灰階不連續的問題有兩種類型:1類:輸入:10bit~輸出:10bit;(顯示灰階:1024);輸入:10bit~輸出:11bit;(顯示灰階:2048);2類:輸入:8bit~輸出:10bit;(顯示灰階:1024);輸入:8bit~輸出:11bit;(顯示灰階:1024);1類顯卡技術先進,成本昂貴.應用軟件需要二次開發顯示程序,不適合國情;2類顯卡不需要二次開發程序,在國內業界很受歡迎,并且安裝調試容易,兼容性好??傊?要達到很好地再現灰階連續的黑白影像,就應選配輸出灰階在10bit以上灰階顯示器顯卡。
